精馏实验装置选型参数表

一、塔釜

设计条件：温度      ℃，压力      Mpa，化学介质比例组成：                    。

材质要求：金属类有304/316L 或其他         。非金属类有玻璃/塑料或其他        。

单批处理量(塔釜容积）：500ml/1L/5L/10L/50L/100L或其他          。

可选配置：搅拌功能或其他                    。

二、精馏塔

设计条件：温度      ℃，压力      Mpa，化学介质比例组成：                    。

材质要求：金属类有304/316L 或其他         。非金属类有玻璃/塑料或其他        。

塔高塔径：理论上是根据计算的理论塔板数做塔高，根据要求的处理量做塔径。实际上做实验就是为了验证分离效率和产品指标能否达到；鲁齐天公司工程师会协助塔高塔径和填料的选型。

另外塔节可设有进料口、出料口、测温口、压力口及其他备用口，如有特殊要求请注明：                            。

塔内件：分布器、收集器、进料分布器、采出收集器、汽液分布器、塔盘等。

常用填料选型：狄克松填料规格有ø3/ø4/ø5/ø6/ø7/ø8。

              芬斯克填料规格有ø3/ø4/ø5/ø6/ø7/ø8。

              金属/玻璃弹簧填料规格有ø3/ø4/ø5/ø6/ø7/ø8。

三、冷凝器

冷凝器的换热面积是需要计算的，如有特殊要求请注明：                            。

四、接受罐

组分接受罐是根据要求设置的，但是要考虑过渡馏分的接受罐。要求数量和容积请注明：如轻组分接受罐1台，容积5升。

五、其他条件

1、是否需要抽真空，真空泵选型。如有要求请注明                                。

2、是否需要冷凝水循环机，选型。如有要求请注明                                。

3、是否需要做防爆。如有要求请注明                                。

4、是否需要设备内外抛光，要达到什么要求？如有要求请注明                       。

5、特别注明：                                                                  。

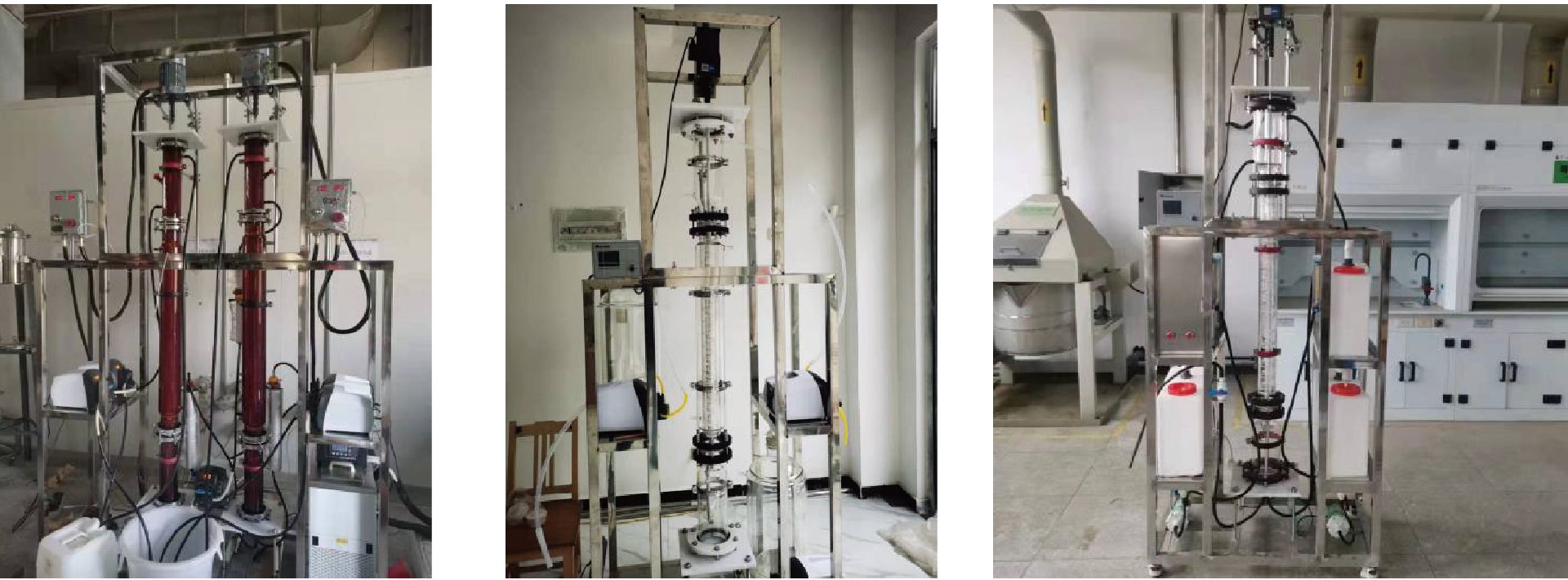

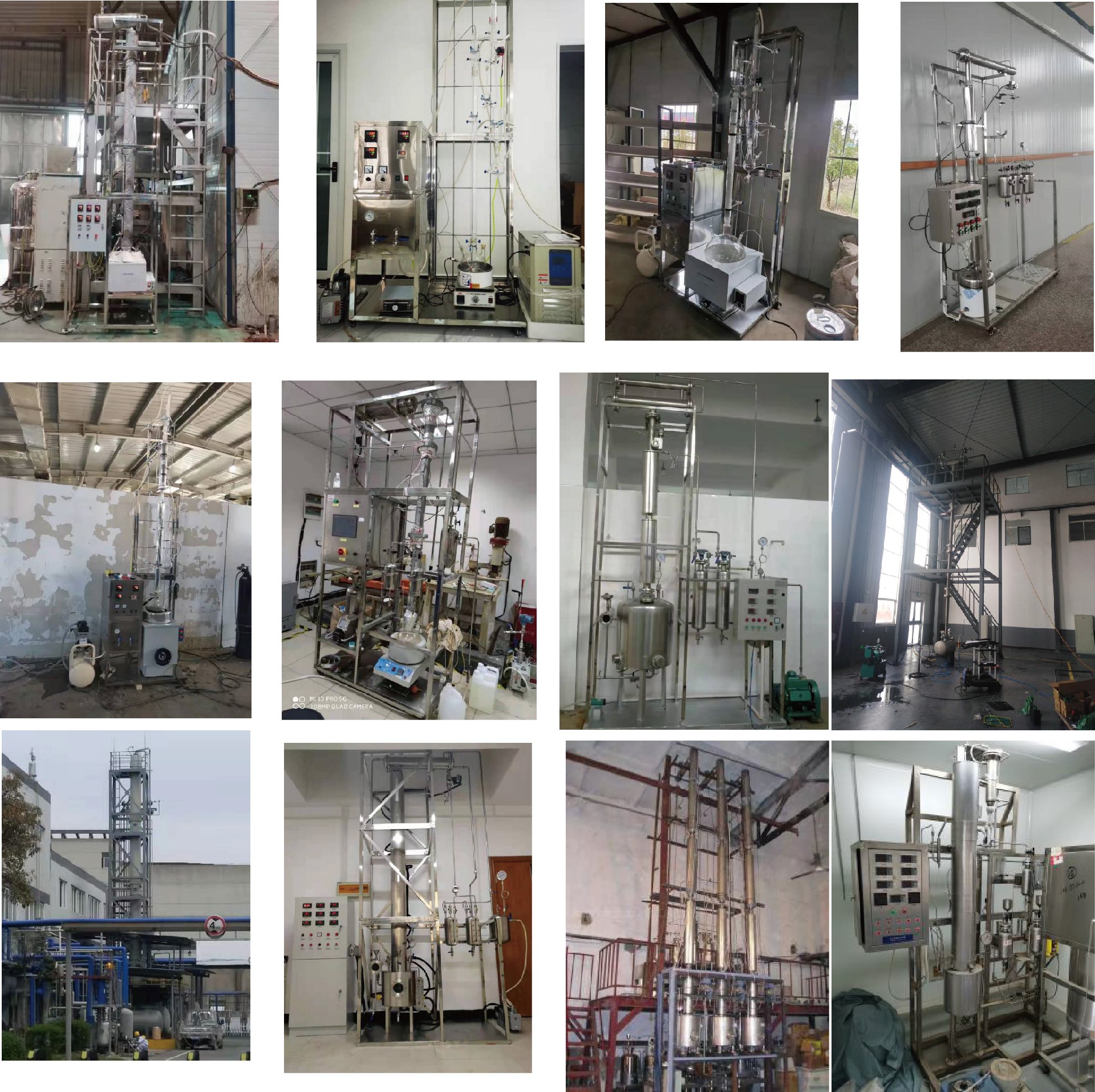

精馏塔项目案例图片

 转盘液液萃取塔项目案例

分子蒸馏/薄膜蒸发器/短程蒸馏/刮膜蒸发器/旋转蒸发器

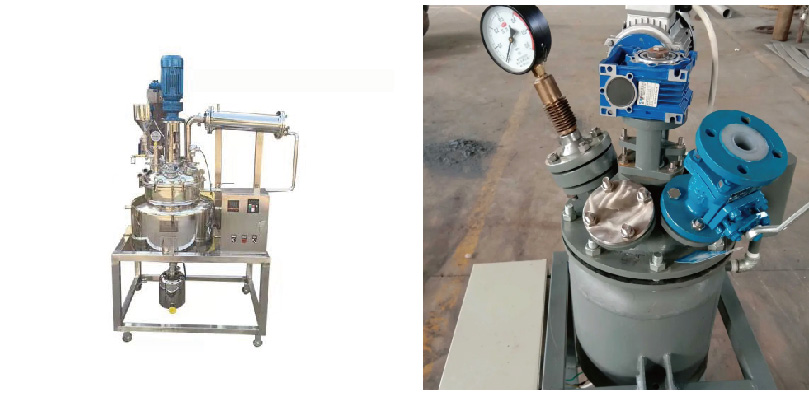

搅拌釜
